Фермы против стропильной системы. Цена вопроса

Автор статьи: Максим Щербина, архитектор компании Profikarkas


Как вы думаете, сколько можно сэкономить на кровельной системе дома не ухудшая ее качество? 5%? 20%? Бывают случаи когда, вы можете заплатить в 2,3 раза меньше!

За счет чего и как нам удается экономить ваши деньги, читайте в этой статье.

Мы покажем,  какую выгоду получили хозяева, используя фермы вместо классической стропильной системы , а перед этим сравним эти две системы, расскажем вам, из каких конструктивных особенностей формируется экономия.

Стропильная классика

Классическая стропильная система представляет собой систему стропил (стропильных ног), которые опираются с одной стороны на мауэрлат с другой стороны на коньковую балку.

Для того чтобы стропила выдержали все нагрузки их связывают между собой ригелями (затяжками), при необходимости опирают на стойки, подкосы, упоры, шпренгели. Задача всех этих элементов – обеспечить надежность и устойчивость стропильных ног. Если есть вероятность,  что в определенном месте стропильная нога не выдержит нагрузку — добавляют опорный (связующий) элемент.

 Никто не считается с тем, что это увеличивает объемы древесины и крепежных элементов, необходимых для возведения такой системы.

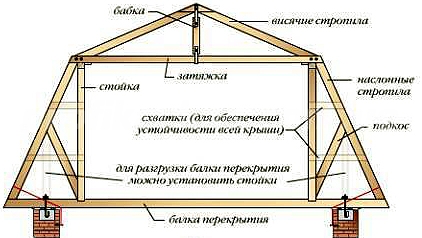

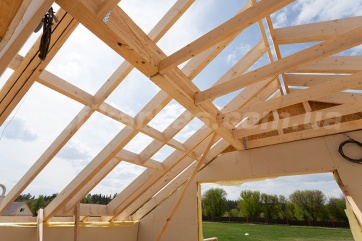

пример строения классической стропильной системыстропильная система мансардного каркасного дома z244


Современный подход

В противовес такому подходу проектировщики стропильных ферм поставили перед собой задачу по другому: минимизировать насколько это возможно материальную составляющую стропильной системы без ущерба ее прочностных характеристик.

В процессе решения этой задачи конструктора нашли новые подходы и в самом проектировании стропильных ферм, и в технологии их изготовления.

Строение такой системы следующее:

Система стропильных ферм состоит из ребер, размещенных с расчетным шагом (1,5–3,5 м). Ребра устанавливаются на мауэрлат и крепятся в единую кровельную систему с помощью прогонов. Дополнительную жесткость скату кровли предают ветровые связи.

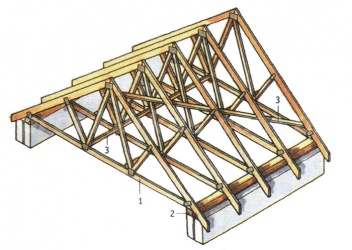

строение стропильных фермфермы на стенах дома

Каждое ребро или ферма состоят из поясов и диагоналей одинаковой толщины, скрепленных между собой металлозубчастыми пластинами. (На рисунке справа: 1 — нижний пояс фермы, 2 — мауэрлат, 3 — связи).

Грамотно расчитаное расположение диагоналей обеспечивает равномерную жесткость всей конструкции.

Теперь перечислим принципиально новые конструктивные свойства стропильных  ферм, которые позволили  уменьшить обьем дерева.

  1. Диагонали фермы равномерно распределяют силы растяжения и сжатия, другие нагрузки по всей конструкции, а не передают эту нагрузку какому-то одному элементу. Это позволяет отказаться от многих дополнительных усиливающих элементов.
  2. В традиционном подходе конструкторы рассчитывают перекрытия отдельно, а кровлю отдельно.  При чем, перекрытие нужно спроектировать такое, которые выдержит и нагрузку стропильной системы с кровлей, и все внешние нагрузки (ветровые, снеговые, проч.). А фермы проектируются как единое целое с перекрытиями. Перекрытием дома является основание фермы. Это позволяет отказаться от дерева, которое необходимо для устройства классических перекрытий.
  3. Жесткость конструкции ферм обеспечивают специальные металлозубчатые пластины, которые скрепляют все деревянные элементы, и точная геометрия всех деревянных элементов, которая достигается с помощью специального оборудования. Эти две важнейшие составляющие, также, позволяют выполнить фермы достаточно тонкими по сравнению с элементами традиционной стропильной системы, уменьшить объем требуемой древесины.

Стропильные фермы позволяют сэкономить от 20% древесины, необходимой для стропильной системы каркасного дома.

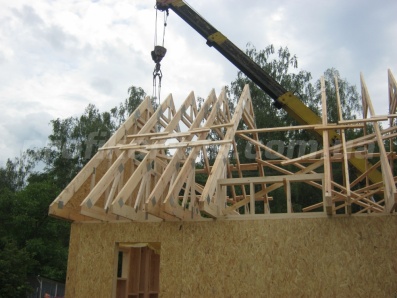

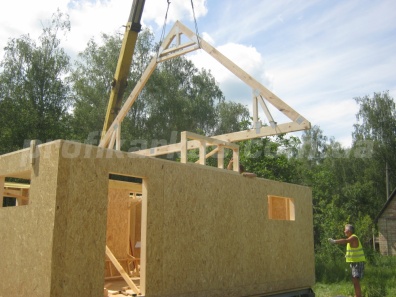

монтаж фермы на стены каркасного дома Z39 монтаж кровельной системы фермы

Кроме данных конструктивных особенностей фермы дают вам и следующие преимущества, которые позитивно сказываются на их стоимости:

  • производство и монтаж ферм занимает меньше времени, чем возведения стропильной системы благодаря меньшему объему ручного труда.
  • для их монтажа потребуется меньше рабочих.

Об этих и других особенностях ферм вы прочтете здесь, а также здесь.

Также, предлагаем вам посмотреть информативный ролик о фермах и о классической стропильной системе:

На сколько фермы дешевле

Для еще большей наглядности мы подготовили для вас два реальных случая. Для одноэтажного дома Z10 и двухэтажного дома Zx24 наш сметчик просчитал стоимость и традиционной системы, и стропильных ферм. И вот что мы получили:

Для дома Z10 устройство традиционной стропильной системы и деревянных перекрытий обошлось в 272400 грн. , а устройство ферм в 118450 грн. Фермы оказались на 230% дешевле! Такая разительная разница в стоимости обусловлена высокой стоимостью бетонного монолитного перекрытия для дома Z10. Фермы позволяют отказаться от него.

проект каркасного дома Z10 каркасный одноэтажный дом Z10


Смета составлена в текущих ценах по состоянию на 04.03.2015

Курс валют: USD 25,0 EUR 28,0

Раздел № 1: Устройство монолитного перекрытия на отм. +2,860

Наименование работ и затрат

Ед. изм.

Кол-во

Стоимость единицы

В т.ч. работа

В т.ч. материалы, учитывая округления до ед.измр.

В т.ч. эксплуатация

Сумма, грн.

Сборка и разборка опалубки железобетонных перекрытий

м2

173,1

271,18

65,45

205,73

46 941,02

Изготовление арматурный каркасов железобетонной плиты перекрытия

т

3,076

26 472,79

3 998,40

22 474,39

81 430,30

Установка арматурных сеток плиты перекрытия вручную

т

3,076

2 034,81

1 332,80

702,01

6 259,08

Укладка бетонной смеси в конструкции железобетонного перекрытия при помощи бетононасоса

м2

173,1

304,77

119,00

153,73

32,03

52 755,17

Всего Устройство монолитного перекрытия на отм. +2,860:

187 385,56

Раздел № 2: Устройство стропильной системы

Наименование работ и затрат

Ед. изм.

Кол-во

Стоимость единицы

В т.ч. работа

В т.ч. материалы, учитывая округления до ед.измр.

В т.ч. эксплуатация

Сумма, грн.

1

Устройство стропильной системы

м2

267

318,32

119,00

172,58

26,74

84 991,57

Всего Устройство стропильной системы:

84 991,57

Раздел № 3: Устройство конструкции кровли из ферм

Наименование работ и затрат

Ед. изм.

Кол-во

Стоимость единицы

В т.ч. работа

В т.ч. материалы, учитывая округления до ед.измр.

В т.ч. эксплуатация

Сумма, грн.

1

Монтаж ферм

м2

267

443,53

83,30

337,94

22,29

118 422,16

Всего Устройство конструкции кровли из ферм:

118 422,16

В смете учтены общепроизводственные, административные, транспорнтые, разгрузочно-погрузочные, заготовительно-складские расходы и прибыль.


Для дома Zx24 устройство традиционной стропильной системы и деревянных перекрытий обошлось в 106000 грн., а устройство ферм в 87600 грн. Фермы оказались на 21% дешевле. В этом доме площадь кровли и перекрытия значительно меньше, перекрытие над вторым этажом предусмотрено деревянное.

двухэтажный каркасный дом Zx24 проект каркасного дома Zx24



Смета составлена в текущих ценах по состоянию на 04.03.2015
Курс валют: USD 25,0 EUR 28,0

Раздел № 1: Устройство стропильной системы

Наименование работ и затрат

Ед. изм.

Кол-во

Стоимость единицы

В т.ч. работа

В т.ч. материалы, учитывая округления до ед.измр.

В т.ч. эксплуатация

Сумма, грн.

1

Устройство стропильной системы

м2

193,7

333,03

119,00

177,17

36,87

64 508,80

Всего Устройство стропильной системы:

64 508,80

Раздел № 2: Монтаж перекрытия

Наименование работ и затрат

Ед. изм.

Кол-во

Стоимость единицы

В т.ч. работа

В т.ч. материалы, учитывая округления до ед.измр.

В т.ч. эксплуатация

Сумма, грн.

1

Монтаж межэтажного перекрытия (деревянное)

м2

100,5

411,83

142,80

257,19

11,84

41 388,78

Всего Монтаж перекрытия:

41 388,78

Раздел № 3: Устройство конструкции кровли из ферм

Наименование работ и затрат

Ед. изм.

Кол-во

Стоимость единицы

В т.ч. работа

В т.ч. материалы, учитывая округления до ед.измр.

В т.ч. эксплуатация

Сумма, грн.

1

Монтаж ферм

м2

193,7

451,95

83,30

337,94

30,71

87 543,47

Всего Устройство конструкции кровли из ферм:

87 543,47

В смете учтены общепроизводственные, административные, транспорнтые, разгрузочно-погрузочные, заготовительно-складские расходы и прибыль.


Несмотря на то, что цены на материалы и работы с момента расчета изменились, процент вашей выгоды останется приблизительно такой же — от 20%, поскольку объемы материалов останутся неизменными.

В этих примерах застройщикам удалось сэкономить от 18 400 грн. до 154 000 грн. — отличный подарок за правильное решение в пользу стропильных ферм! Представьте только какие яркие, заветные (а может и обычные) мечты помогут воплотить  такие суммы.

Рекомендуем и вам принимать правильные решения!
