Сердце пассивного дома: инженерное оснащение

Автор статьи: Александра Тарко, архитектор компании Profikarkas


Эта статья завершит наш рассказ о пассивном доме обзором инженерных решений, без которых пассивный дом не был бы пассивным.

Для тех, кто присоединился к нам только сейчас, даем ссылки на наши первые статьи:

  • Что такое пассивный дом на основе каких принципов он «работает» мы рассмотрели в этой статье.
  • Архитектурные и конструктивные решение которые обеспечивают потрясающую энергоэффективность описаны во второй статье.

А теперь подробнее об инженерной начинке пассивного дома.

Полезные разработки

Вентиляция принудительного типа

Если в доме предусмотрена традиционная естественная вентиляция, через неё будет уходить до 45% тепла! При строительстве пассивного дома этого допускать нельзя. Предусматривают принудительную вентиляцию с регулируемыми параметрами вентиляторов. Отдача и поступление воздуха происходит через систему воздуховодов, а наружный воздух подогревается в рекуператоре теплом отработанного воздуха.

Эффективность рекуператора не должна быть ниже 75% для пассивного дома.

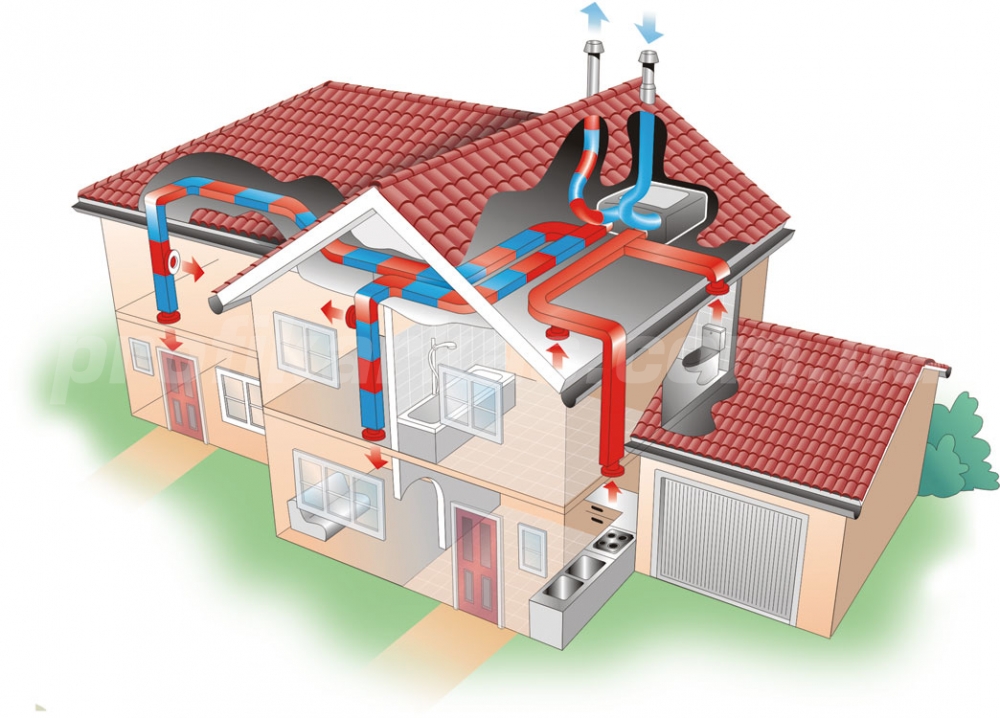

схема работы вентиляции с рекуперацией

Теплообменник грунтового типа

Если на улице особенно холодно, прогрев воздуха в рекуператоре не будет так ощущаться. Восполнить нехватку поможет грунтовый теплообменник. Он имеет конструкцию, состоящую из трубы, заглубленной под землю на 1,5-2 м и имеющую длину в 30 м. Теплообменник пропускает воздух, идущий в дом. Поскольку грунт на глубине в зависимости от времени года имеет температуру в среднем 5-13 °С, свое тепло посредством такого теплообменника грунт отдает холодному уличному воздуху. В летние месяцы теплообменник используется в качестве кондиционера.

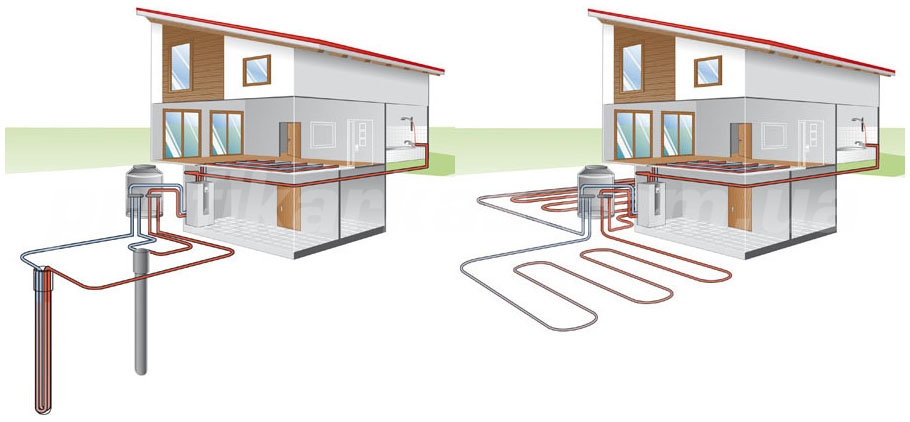

возможные варианты устройства грунтового теплообменника

Солнечные коллектора

В рейтинге самых энергоемких процессов жилого дома второе место занимает подогрев воды. Такие пассивные системы, работающие на энергии солнечного света, как коллекторы успешно и энергоэффективно справляются с поставленной задачей. Предметом точного расчета выступают степень их наклона и положение в пространстве относительно солнца в зимний период для каждой конкретной местности. Полное бесплатное обеспечение горячего водоснабжения дома в летний период – посильная задача для солнечных коллекторов. В холодный период благодаря этой альтернативной солнечной системе можно существенно сократить часть расходов на подогрев.

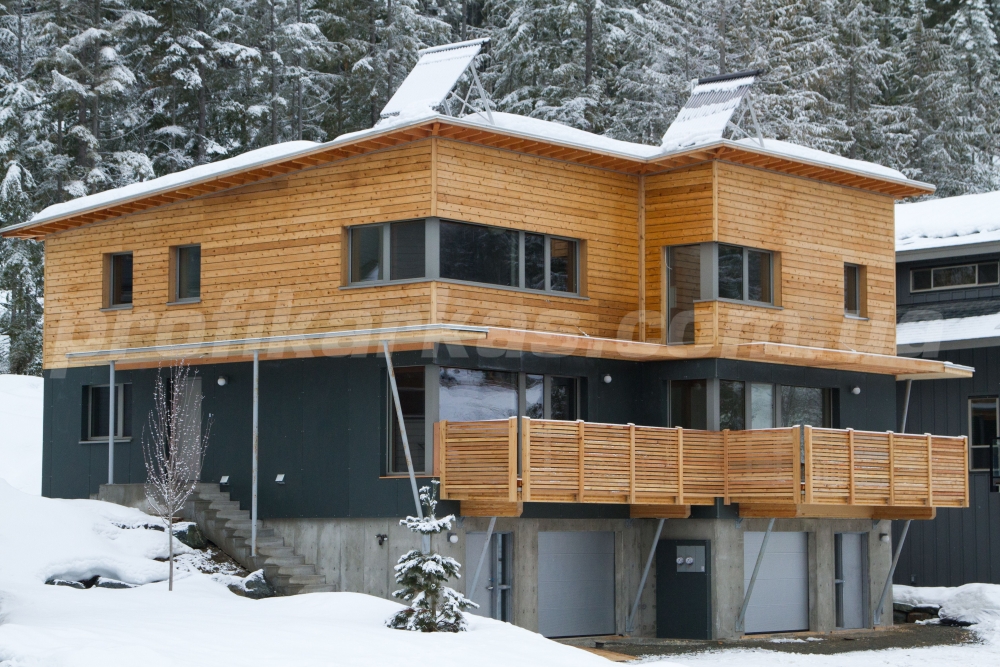

пассивный дом с солнечными коллекторами


ТЭН — трубчатый электронагреватель

Хорошей мерой энергосбережения станет установка в вентиляционный канал ТЭНа, потребление энергии которого незначительно, а степень экономии существенна. Включать его можно в момент необходимости для более эффективного прогрева воздуха. Аналогичным способом действует водяной ТЭН, который можно применять для прогрева воды из коллектора в пасмурные дни.

Дополнительные меры по обогреву

Устройство дополнительной альтернативной системы отопления пассивного дома не принято. Здесь скорее речь идет об использовании комплекса дополнительных мер, направленных на обогрев.

  • Основной из них считается подогрев приточного воздуха для вентиляционной системы.
  • Также может быть периодически использована система напольного отопления в отдельных помещениях, запитанная  от горячего водоснабжения.
  • Альтернативным ресурсом дополнительного отопления выступает электроэнергия.
  • Камин, кстати, также используется для прогрева помещений дома, а его тепло – для подогрева воздуха в приточной системе вентиляции. Поскольку по технологии процесса горения требуется внушительный приток воздуха, камин для этих целей не может быть оборудован открытым типом топки. А вот камера сгорания закрытого типа может иметь место. Для подачи в неё поддува предусмотрен отдельный воздуховод. Таким образом два воздушных потока в доме не смешиваются. Отводящиеся по изолированному каналу продуты горения также могут быть направлены на повышение энергоэффективности, к примеру, в рекуператор.

Альтернативные энергии

Общей чертой всего оборудования, направленного на получение альтернативных типов энергии, является его высокая стоимость и серьезные сроки окупаемости. Их использование оправданно при полном переходе на автономную систему энергоснабжения, для пассивного дома они не являются обязательными.

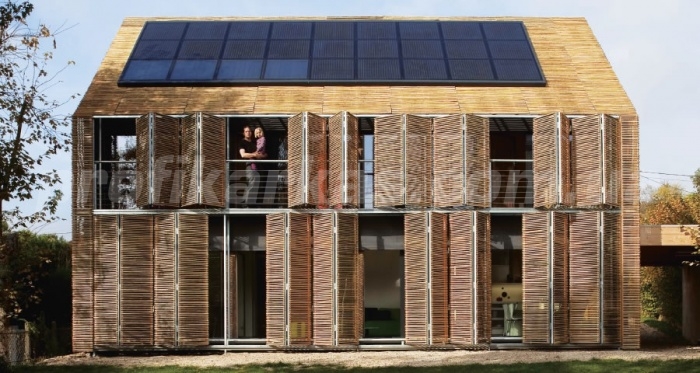

солнечные батареи на пассивном доме

Себестоимость и рентабельность

В большинстве странах Европы строительство пассивных домов дотируется государством либо другими организациями, поскольку инженерное оборудование все-таки требует внушительных вложений.

По сравнению с обычным домом дополнительные капиталовложения потребуется на:

  • качественный проект,
  • энергосберегающие оконные системы,
  • оплату труда квалифицированных специалистов и инженера технического надзора,
  • увеличение количества теплоизоляции,
  • герметики,
  • устройство специальных архитектурных приемов в виде стен Тромпа, ветрозащиты территории и зимнего сада,
  • установка грунтового теплообменника, монтаж принудительной вентиляции с рекуператором,
  • монтаж коллектора солнечной энергии.

Вместе с этим в ходе строительства пассивного дома можно сэкономить за счет:

  • Отказа от традиционных видов отопительных систем, предполагающих установку котельных агрегатов, отопительных приборов и прокладки магистралей и разводки отопления.
  • Сокращения объемов кладочных материалов благодаря принципу компактности конструкции дома.
  • Устройства буферной зоны, благодаря чему уменьшается площадь, подлежащая утеплению.

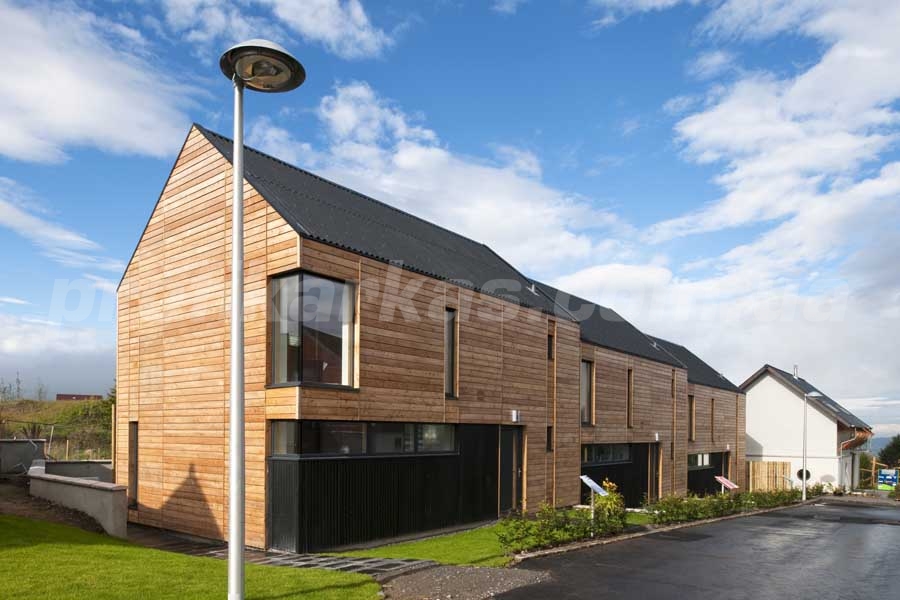

пассивные дома блокированной застройки

Итак, пассивным домом является комплекс прогрессивных технологий и сложных архитектурно-планировочных решений. Воплотить его на основе существующего здания в полной мере невозможно. Удастся только сделать более эффективными отдельные параметры. Воплощая проект строительства пассивного дома, важно внедрить принципы солнечной архитектуры и реализовывать его с обеспечением исключительного качества ограждающих конструкций. Такой дом можно назвать энергоэффективным, но пассивным он пока не является. Потребности в электроэнергии такого дома в сравнении с обычными снизятся в 2-3 раза (примерно 60 кВт*ч/м2). Оценив в процессе эксплуатации оправданность мер энергоэффективности, можно и дальше повышать её степень.


P.S. С 2017 года при строительстве каркасных домов мы используем ключевые принципы пассивного домостроения. В результате такие энергоэффективные дома, даже если и не являются пассивными, значительно теплее классических каркасных домов. Сертификат ниже, выданный на имя директора компании Николая Кудиненко, подтверждает нашу квалификацию :-)
