Ферми проти кроквяної системи. Ціна питання

Автор статті: Максим Щербина, архітектор компанії Profikarkas

Як ви думаєте, скільки можна заощадити на покрівельній системі будинку, яка не погіршує її якість? 5%? 20%? Бувають випадки, коли ви можете заплатити в 2,3 рази менше!

За рахунок чого і як нам вдається заощаджувати ваші гроші, читайте у цій статті.

Ми покажемо, яку вигоду отримали господарі, використовуючи ферми замість класичної кроквяної системи, а перед цим порівняємо ці дві системи, розповімо вам, з яких конструктивних особливостей формується економія.

Кроквильна класика

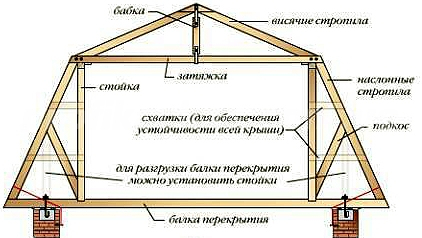

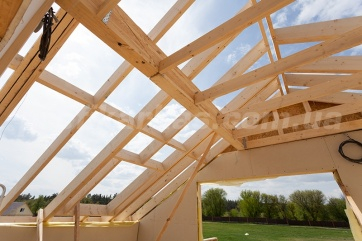

Класична кроквяна система являє собою систему крокв (кроквяних ніг), які спираються з одного боку на мауерлат з іншого боку на конькову балку.

Для того щоб крокви витримали всі навантаження, їх пов'язують між собою ригелями (затяжками), при необхідності спирають на стійки, підкоси, упори, шпренгелі. Завдання всіх цих елементів – забезпечити надійність та стійкість кроквяних ніг. Якщо є ймовірність, що в певному місці кроквяна нога не витримає навантаження, додають опорний (сполучний) елемент.

Ніхто не зважає на те, що це збільшує обсяги деревини та кріпильних елементів, необхідних для зведення такої системи.

Сучасний підхід

На противагу такому підходу проектувальники кроквяних ферм поставили перед собою завдання інакше: мінімізувати наскільки це можливо матеріальну складову кроквяної системи без шкоди її характеристик міцності.

У процесі вирішення цього завдання конструктора знайшли нові підходи і в самому проектуванні кроквяних ферм, і технології їх виготовлення.

Будова такої системи така:

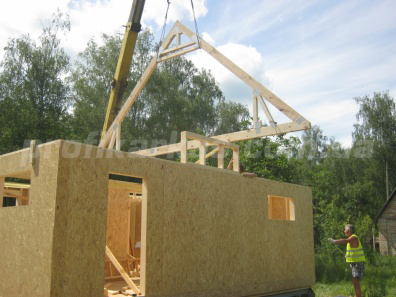

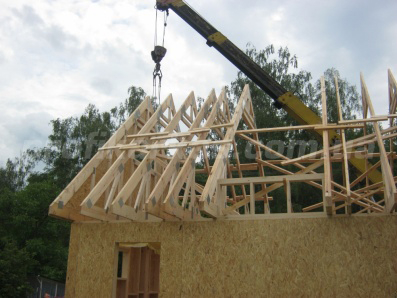

Система кроквяних ферм складається з ребер, розміщених з розрахунковим кроком (1,5-3,5 м). Ребра встановлюються на мауерлат і кріпляться в єдину покрівельну систему за допомогою прогонів. Додаткову жорсткість скату покрівлі надають вітрові зв'язки.

Кожне ребро або ферма складаються з поясів та діагоналей однакової товщини, скріплених між собою металозубчастими пластинами. (На малюнку праворуч: 1 – нижній пояс ферми, 2 – мауерлат, 3 – зв'язки).

Грамотно розраховане розташування діагоналей забезпечує рівномірну жорсткість усієї конструкції.

Тепер перерахуємо принципово нові конструктивні властивості кроквяних ферм, які дозволили зменшити обсяг дерева.

1. Діагоналі ферми рівномірно розподіляють сили розтягування та стиснення, інші навантаження по всій конструкції, а не передають це навантаження якомусь одному елементу. Це дозволяє відмовитися від багатьох додаткових посилювальних елементів.
2. У традиційному підході конструктори розраховують перекриття окремо, а покрівлю – окремо. При чому, перекриття потрібно спроектувати таке, яке витримає і навантаження кроквяної системи з покрівлею, і всі зовнішні навантаження (вітерові, снігові, ін.). А ферми проектуються як єдине ціле із перекриттями. Перекриттям будинку є основа ферми. Це дозволяє відмовитися від дерева, яке необхідне для влаштування класичних перекриттів.
3. Жорсткість конструкції ферм забезпечують спеціальні металозубчасті пластини, які скріплюють усі дерев'яні елементи, та точна геометрія всіх дерев'яних елементів, що досягається за допомогою спеціального обладнання. Ці дві найважливіші складові також дозволяють виконати ферми досить тонкими в порівнянні з елементами традиційної кроквяної системи, зменшити обсяг необхідної деревини.

Кроквяні ферми дозволяють заощадити від 20% деревини, необхідної для кроквяної системи каркасного будинку.

Крім даних конструктивних особливостей ферми дають вам і такі переваги, які позитивно позначаються на їхній вартості:

• виробництво та монтаж ферм займає менше часу, ніж зведення кроквяної системи завдяки меншому обсягу ручної праці.
• для їх монтажу потрібно менше робочих.

Про ці та інші особливості ферм ви прочитаєте тут, а також тут.

Також, пропонуємо вам подивитися інформативний ролик про ферми та про класичну кроквяну систему:

На скільки ферми дешевші

Для ще більшої наочності ми підготували для вас два реальні випадки. Для одноповерхового будинку Z10 та двоповерхового будинку Zx24 наш кошторисник прорахував вартість і традиційної системи, і кроквяних ферм. І ось що ми отримали:

Для будинку Z10 пристрій традиційної кроквяної системи та дерев'яних перекриттів обійшовся у 272 400 грн. , а влаштування ферм в 118450 грн. Ферми виявилися на 230% дешевшими! Така разюча різниця у вартості обумовлена ​​високою вартістю бетонного монолітного перекриття для будинку Z10. Ферми дозволяють відмовитись від нього.

Кошторис складено у поточних цінах станом на 04.03.2015

Курс валют: USD 25,0 EUR 28,0

Розділ № 1: Влаштування монолітного перекриття на відм. +2,860

Розділ № 2: Влаштування кроквяної системи

Розділ № 3: Влаштування конструкції покрівлі з ферм

У кошторисі враховані загальновиробничі, адміністративні, транспортні, розвантажувально-вантажні, заготівельно-складські витрати та прибуток.

Для будинку Zx24 влаштування традиційної кроквяної системи та дерев'яних перекриттів обійшлося в 106000 грн., а влаштування ферм у 87600 грн. Ферми виявилися на 21% дешевшими. У цьому будинку площа покрівлі та перекриття значно менша, перекриття над другим поверхом передбачено дерев'яне.

Кошторис складено у поточних цінах станом на 04.03.2015

Курс валют: USD 25,0 EUR 28,0

Розділ № 1: Влаштування кроквяної системи

Розділ №2: Монтаж перекриття

Розділ № 3: Влаштування конструкції покрівлі з ферм

У кошторисі враховано загальновиробничі, адміністративні, транспортні, розвантажувально-вантажні, заготівельно-складські витрати та прибуток.

Попри те, що ціни на матеріали та роботи з моменту розрахунку змінилися, відсоток вашої вигоди залишиться приблизно таким самим — від 20%, оскільки обсяги матеріалів залишаться незмінними.

У цих прикладах забудовникам вдалося заощадити від 18400 грн до 154 000 грн. - Чудовий подарунок за правильне рішення на користь кроквяних ферм! Уявіть тільки якісь яскраві, заповітні (а може й звичайні) мрії допоможуть втілити такі суми.

Рекомендуємо і вам приймати правильні рішення!
